2515 11 13 - Convalve

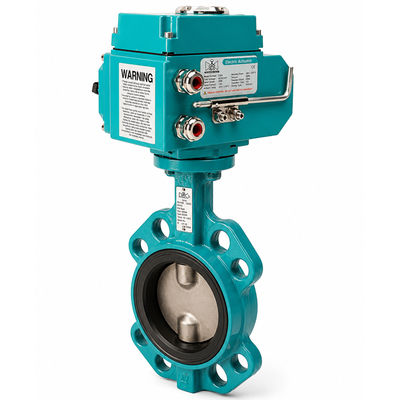

Motorized Butterfly Valve

Wafer Kelebek Vana, epoksi kaplı sfero döküm gövdesiyle endüstriyel ve ticari uygulamalarda su, yağ, hava, vakum ve kimyasal akışkanları güvenle kontrol etmek için tasarlanmıştır. Yüksek akış kapasitesi ve düşük tork ihtiyacı ile uzun ömürlü çalışma sağlar. Bağlantı flanş ölçüleri ANSI 125/150, DIN PN10/16 ve diğer uluslararası flanş standartlarına uygundur. Vana diski CNC tezgahlarda hassas işlenmiş ve 1.4408 (CF8M) paslanmaz çelik malzemeden üretilmiştir.

Özellikler

• ISO 5211 standardına uygun tepe flanş ölçüleri ile pnömatik ve elektrikli aktüatör montajına hazırdır.
• Yumuşak/sert çekirdekli conta seçenekleri (EPDM, NBR, FKM, VMQ, PTFE) ile düşük tork ve uzun ömür sağlar.
• Epoksi kaplı sfero döküm gövde (GGG40) ile korozyona karşı dayanıklıdır.
• İki parçalı mil tasarımı ve 1.4408 paslanmaz çelik disk ile yüksek akış kapasitesi sunar.
• Cam elyaf takviyeli PTFE yataklamalara sahiptir.
• Basınç Sınıfı: 230 PSI (16 Bar)
• Üniversal standartlara uygun flanş deliklerine sahiptir.
• Opsiyonel 10 pozisyonlu kilitlemeli kumanda kolu kullanılabilir.

Kullanım Alanları

Wafer kelebek vanalarımız; su arıtma, HVAC sistemleri, petrol, gaz ve kimya endüstrisi, gıda ve ilaç üretimi, basınçlı hava ve vakum hatları gibi çeşitli endüstriyel uygulamalarda manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılarak akışkan kontrolü sağlar.

Çalışma Prensibi

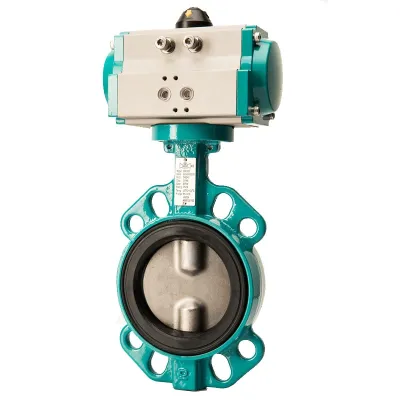

Wafer kelebek vanalar, ISO 5211 tepe flanşı sayesinde manuel, pnömatik veya elektrikli aktüatörlere kolayca bağlanabilir. Vana milinin çeyrek tur (90°) döndürülmesi, paslanmaz çelik diski hareket ettirerek vananın açılmasını veya kapanmasını sağlar.

Sıcaklık Aralığı

Uyumlu Ekipmanlar

Ürün Yapısı
