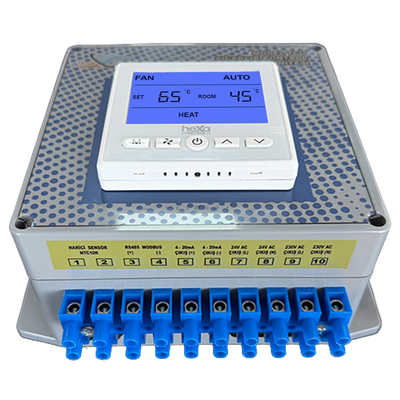

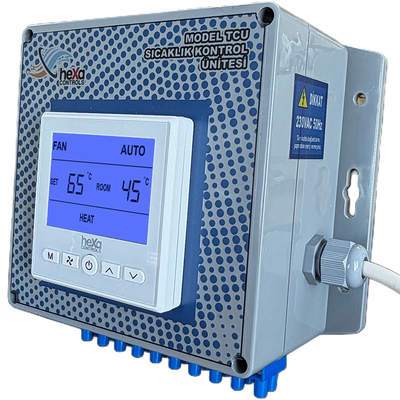

TCU-01 - Hexa Controls
Oransal Çıkışlı Sıcaklık Kontrol Ünitesi
Sıcaklık Kontrol Ünitesi, Isıtma ve soğutma seçimi, 230V AC, 5...120°C aralığı set edilebilir, 0-10V DC kontrol, harici NTC10K sensör dahil, 24V AC ve 230V AC ayrı çıkış, RS-485 Modbus, duvar montaj
This item has only "10" pieces left in stock!
Please contact us for lead time of more items needed.
10
TCU-01
Hexa Controls
TÜRKİYE
{{CMP.TITLE}}
- Features
- Comments (0)
-
Data Sheet
TCU-01 - Hexa Controls
Oransal Çıkışlı Sıcaklık Kontrol Ünitesi
download pdfPlease contact us if you need any other document this item may have.
You can only download Technical Document (Datasheet) on this section.
HEXA CONTROLSTCU-01
Oransal Çıkışlı Sıcaklık Kontrol Ünitesi

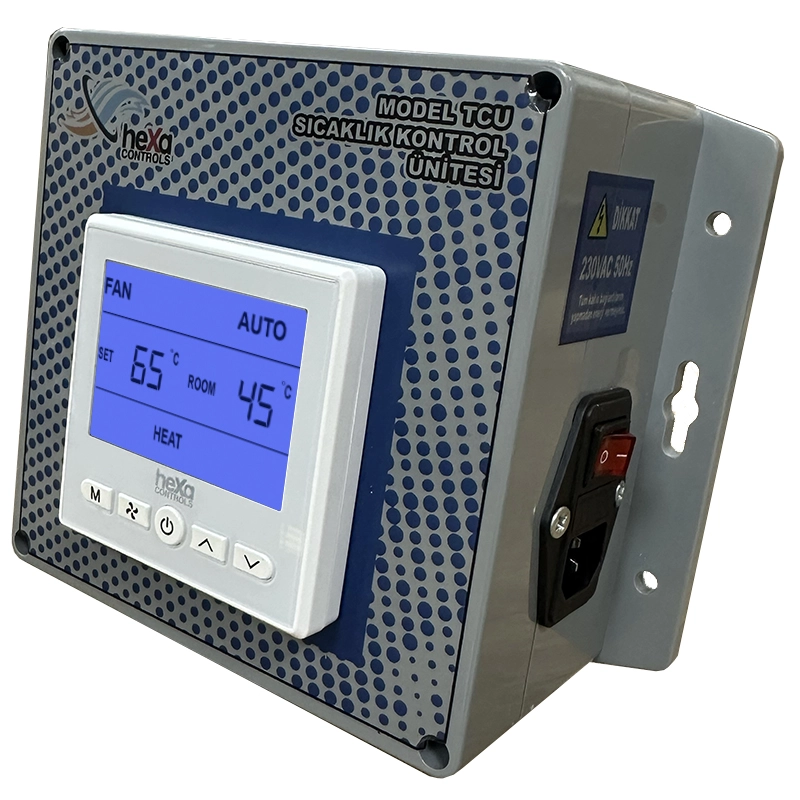

TCU-01, tesisat suyunun istenilen sıcaklıkta tutulması için geliştirilmiş, harici sıcaklık sensöründen aldığı ölçüm bilgisine göre 0-10V DC oransal kontrol sinyali üreten kompakt bir sıcaklık kontrol ünitesidir.
5...120°C Ayarlanabilir sıcaklık kontrol aralığı0-10V DC Oransal vana motoru kontrol çıkışı24V AC Çıkış 24V AC beslemeli aktüatörler için230V AC Çıkış 230V AC beslemeli aktüatörler içinTek Cihazla Hassas Sıcaklık Kontrolü

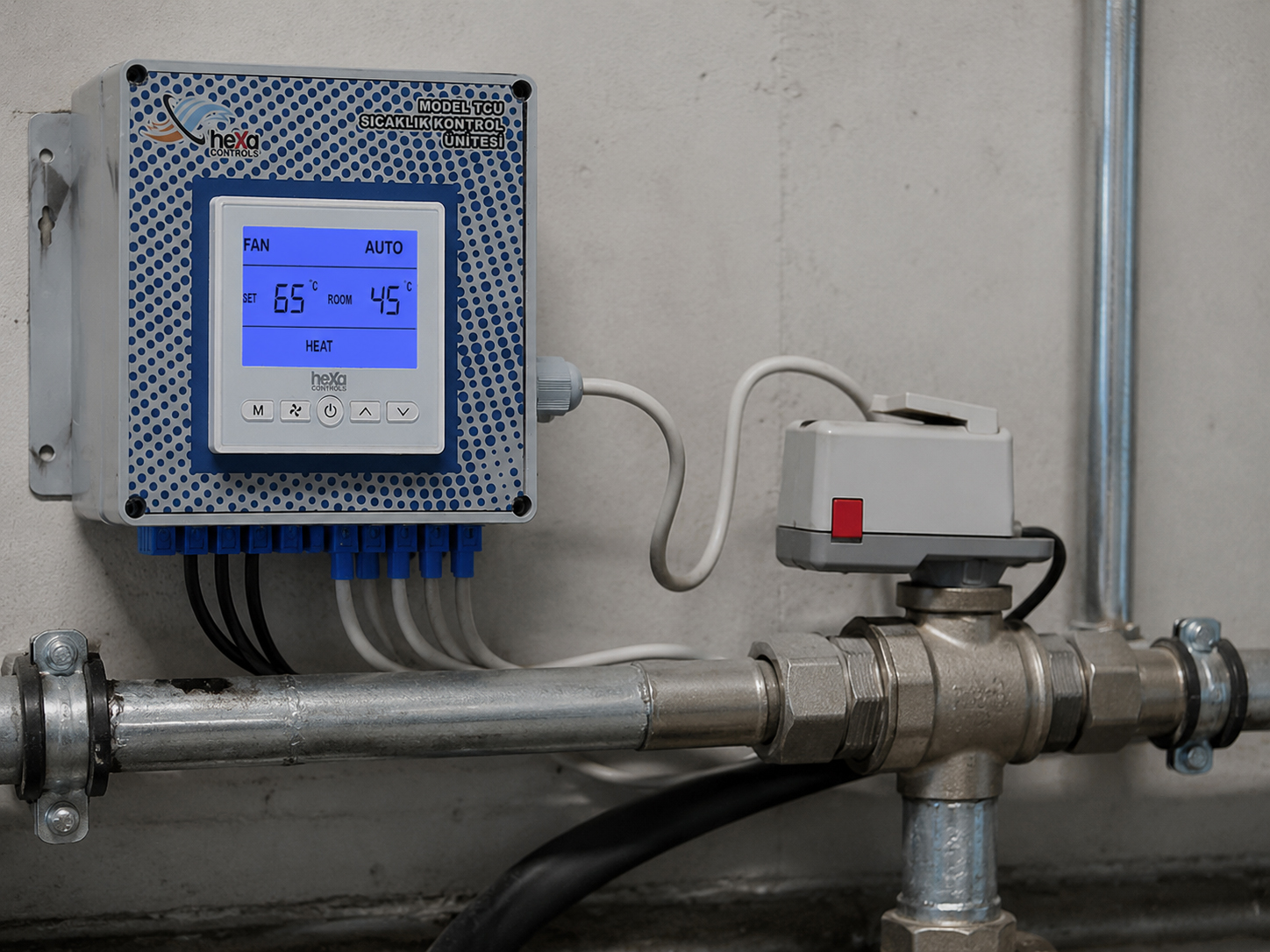

Hexa Controls TCU-01, özellikle sabit sıcaklıkta su beslenmesi gereken hidronik tesisatlar için geliştirilmiştir. Cihaz, tesisat üzerine yerleştirilen NTC10K sıcaklık sensöründen sürekli olarak su sıcaklığını ölçer ve ölçülen değer ile kullanıcı tarafından belirlenen set sıcaklığını karşılaştırır.
Ölçülen sıcaklığa bağlı olarak TCU-01, bağlı bulunan oransal vana motoruna 0-10V DC kontrol sinyali gönderir. Böylece 3 yollu kontrol vanası gerekli oranda açılarak sıcak ve dönüş suyunun karışım oranını sürekli olarak ayarlar.
Aç/kapa kontrollü sistemlerden farklı olarak vana sadece tamamen açık veya tamamen kapalı konumlarda çalışmaz. Oransal kontrol sayesinde vana ara pozisyonlarda da konumlandırılabilir ve tesisat sıcaklığı set edilen değere çok daha hassas şekilde yaklaştırılabilir.
Çalışma Prensibi

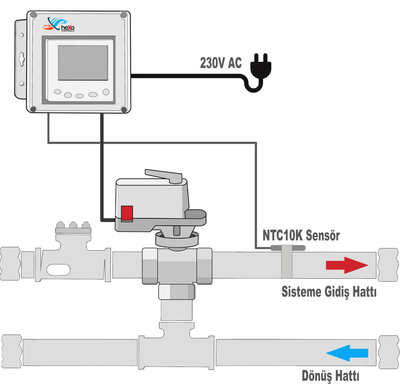

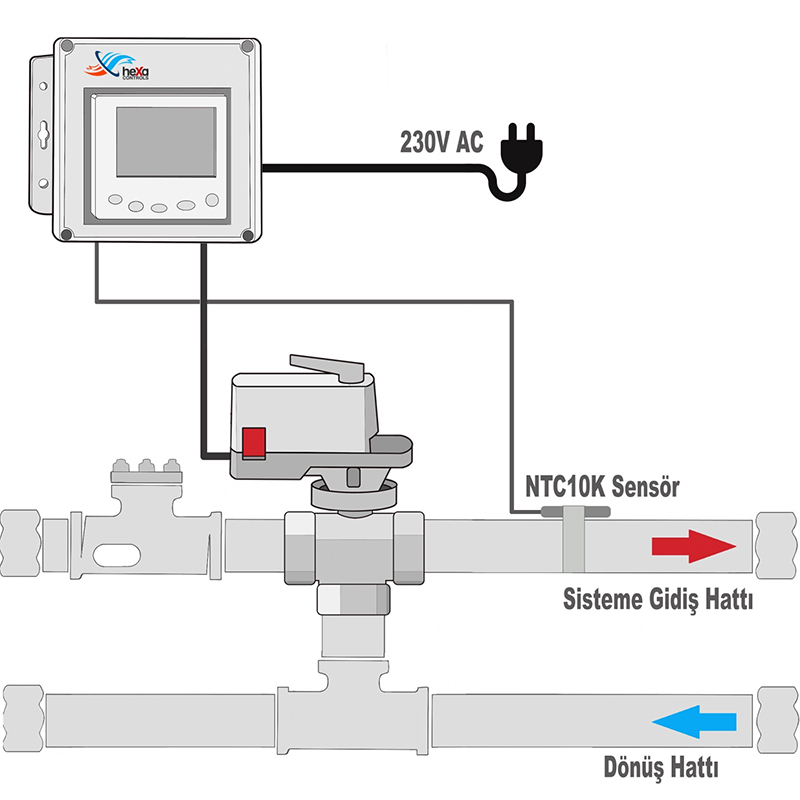

TCU-01'in çalışma prensibi oldukça basittir. Paket içerisinde bulunan NTC10K sıcaklık sensörü kontrol edilmek istenen tesisat hattına yerleştirilir.
Kontrol cihazı sensörden gelen sıcaklık bilgisini sürekli olarak takip eder. Kullanıcı cihaz üzerinden örneğin 50°C set değeri belirlediğinde TCU-01, tesisat sıcaklığını bu değerde tutabilmek için oransal vana motorunun pozisyonunu otomatik olarak ayarlar.
Cihazın ürettiği 0-10V DC kontrol sinyali sayesinde vana motoru %0 ile %100 arasında gerekli konuma hareket eder. Böylece sistem sıcaklığındaki ani değişimler azaltılır ve daha kararlı bir sıcaklık kontrolü sağlanır.
PLC, Kontrol Panosu ve İlave Trafo Gerektirmeyen Çözüm
Benzer bir sıcaklık kontrol sistemini klasik otomasyon ekipmanları ile oluşturmak istediğinizde PLC veya programlanabilir kontrolör, elektrik panosu, 24V AC trafo, sıcaklık sensörü, giriş/çıkış modülleri ve gerekli elektrik ekipmanlarının ayrı ayrı seçilmesi gerekebilir.
Bunun yanında PLC'nin programlanması, kontrol algoritmasının hazırlanması, pano montajının yapılması ve sistemin sahada devreye alınması gerekir.
TCU-01 bütün bu işlemleri tek ve kompakt bir cihaz içerisinde bir araya getirir. Sıcaklık sensörü ürün paketine dahildir. Cihaz içerisinde 24V AC ve 230V AC aktüatör besleme seçenekleri bulunurken, oransal vana motorunun kontrolü için gerekli 0-10V DC kontrol sinyali doğrudan TCU-01 tarafından sağlanır.
Geleneksel Sistem
- PLC veya programlanabilir kontrolör
- Elektrik kontrol panosu
- 24V AC trafo
- Sıcaklık sensörü
- Analog giriş / çıkış ekipmanları
- PLC yazılımı ve programlama
- Pano montajı ve kablolama
- Sahada devreye alma personeli
TCU-01 ile
- Tek ve kompakt kontrol ünitesi

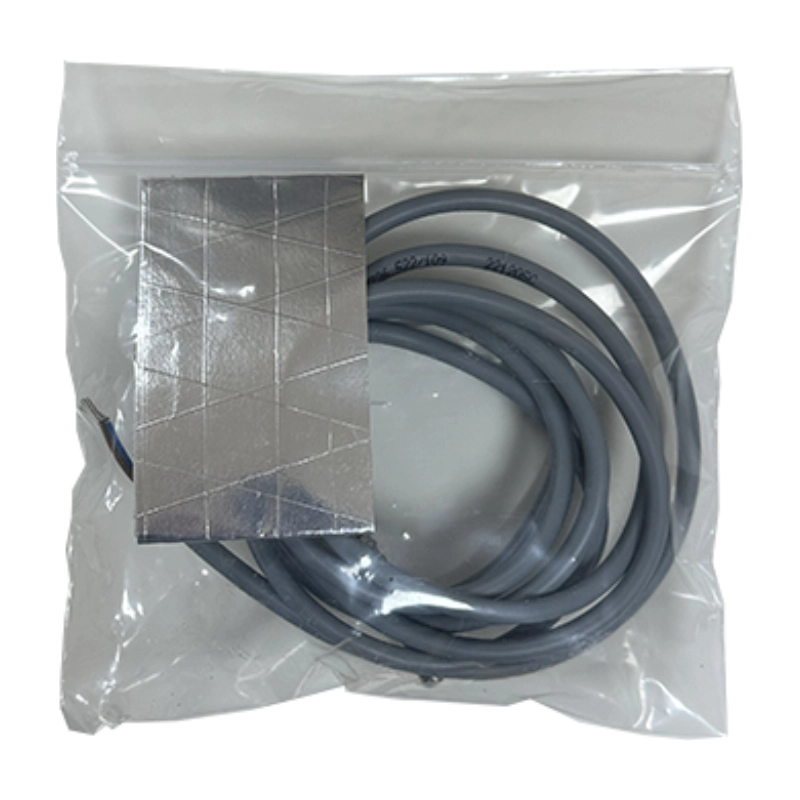

- NTC10K sıcaklık sensörü paket içerisinde
- 0-10V DC oransal kontrol çıkışı
- 24V AC aktüatör besleme çıkışı
- 230V AC aktüatör besleme çıkışı
- Harici PLC gerektirmez
- PLC yazılımı gerektirmez
- Kolay kurulum ve hızlı devreye alma
Enerji Verin, Sıcaklığı Ayarlayın
TCU-01'in en önemli avantajlarından biri devreye alma kolaylığıdır. Elektrik ve saha bağlantıları tamamlandıktan sonra cihaza 230V AC enerji verilmesi yeterlidir.

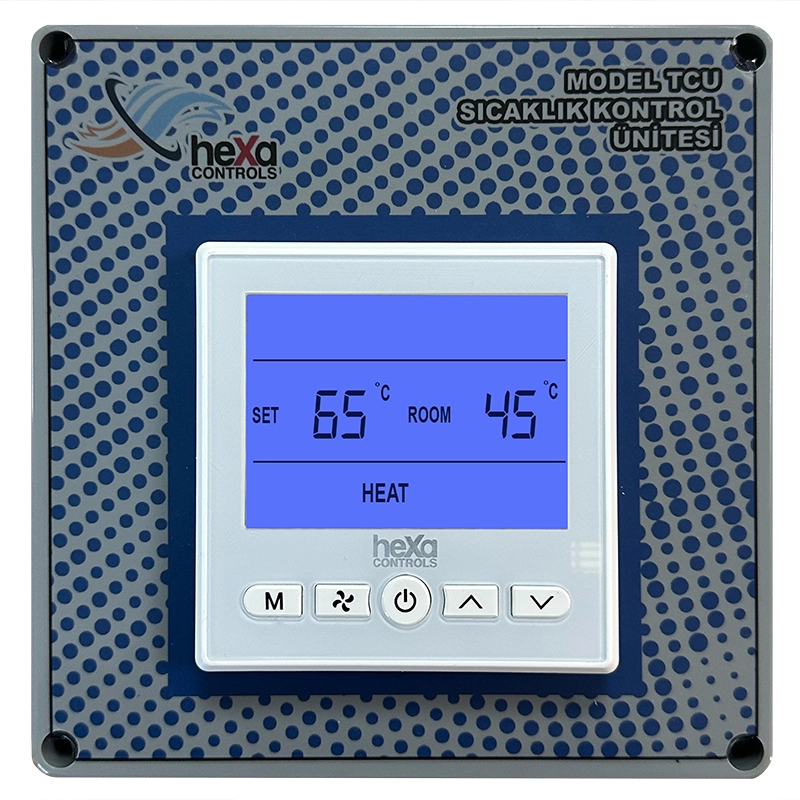

Kullanıcının cihaz ekranı üzerinden yalnızca ulaşmak istediği sıcaklık değerini belirlemesi gerekir. Bundan sonraki kontrol işlemleri TCU-01 tarafından otomatik olarak gerçekleştirilir.
Sıcaklık değiştikçe cihaz 0-10V DC kontrol çıkışını otomatik olarak değiştirerek oransal vananın pozisyonunu ayarlar. Böylece operatörün sürekli müdahalesine ihtiyaç duyulmadan tesisat sıcaklığı kontrol altında tutulur.
Uygulama Alanları
Eşanjör Sistemleri Eşanjör çıkışındaki su sıcaklığının belirlenen değerde tutulması gereken tesisatlar.Havuz Isıtma Sistemleri Havuz eşanjörlerinde veya karışım devrelerinde sabit sıcaklık kontrolü.3 Yollu Karışım Devreleri Oransal motorlu 3 yollu vana ile gidiş sıcaklığının hassas olarak kontrol edilmesi.Isıtma Sistemleri Kazan, merkezi ısıtma ve hidronik devrelerde sıcaklık kontrol uygulamaları.Soğutma Sistemleri Soğutma suyu sıcaklığının oransal vana kullanılarak kontrol edilmesi gereken sistemler.Proses Uygulamaları Belirli bir su sıcaklığının korunması gereken çeşitli endüstriyel uygulamalar.Teknik Özellikler

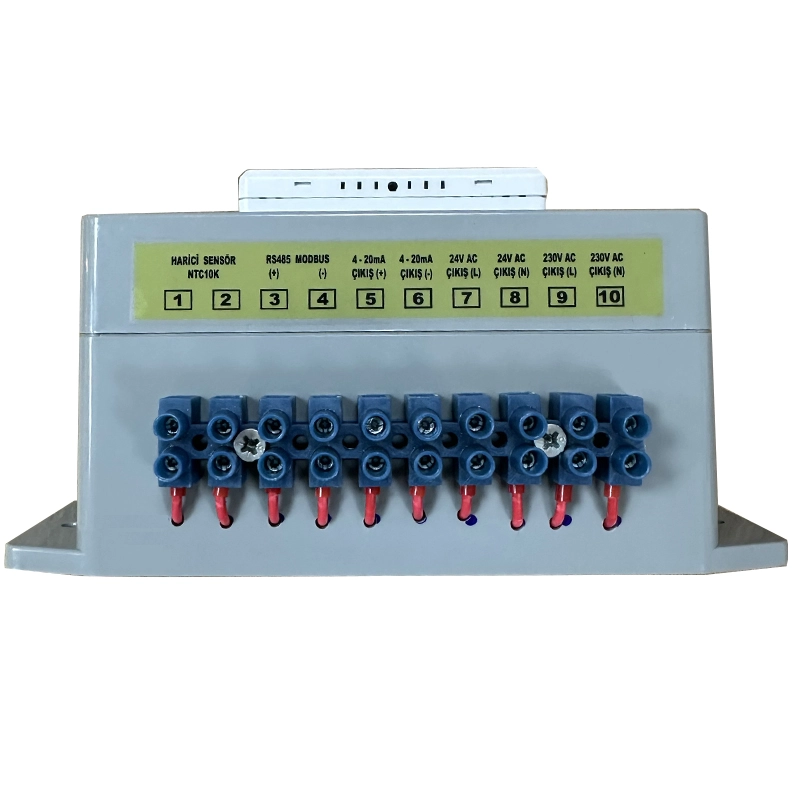

Model TCU-01Marka Hexa ControlsBesleme Gerilimi 230V ACSıcaklık Ayar Aralığı 5...120°CKontrol Tipi OransalKontrol Çıkışı 0-10V DCSıcaklık Sensörü Harici NTC10KSensör Paket İçeriğine DahilAktüatör Besleme 24V AC / 230V ACÇalışma Modu Isıtma / SoğutmaHaberleşme RS-485 ModbusMontaj Duvar MontajKomple Sıcaklık Kontrol ÇözümüTCU-01 ile sıcaklık kontrolü için ayrı bir PLC, PLC yazılımı, elektrik kontrol panosu, harici 24V AC trafo veya ayrıca sıcaklık sensörü satın almanıza gerek kalmaz. Kompakt yapısı sayesinde oransal vana kontrol sistemlerinin daha hızlı, daha kolay ve daha ekonomik şekilde kurulmasını sağlar.
Warranty :Bu ürün fatura tarihi itibari ile imalat ve malzeme hatalarına karşı 2 yıl süresince garanti kapsamındadır. Ürünler için fatura garanti belgesi yerine geçer, ayrı bir belge düzenlenmemektedir.Delivery Information :Bilgiler kısmında ürünlerin stok adetleri paylaşılmaktadır. Stokta bulunan ürünler çalışma iş günü içerisinde saat 16:00'a kadar sipariş edilmesi durumunda aynı gün kargo vasıtası ile sevki gerçekleştirilmektedir. Saat 16:00 sonrasında verilen sipari
DTC1200 - Hexa Controls
Temperature Controller
Isıtma modu, On/Off kontrol, -45...110°C set edilebilir, 1 metre harici snesörlü, 10A çıkışlı, 230V AC
L-ION-EP44-M - Ontrol
Field Control PLC Device
Dijital uyarlanabilir kontrol paneli
XH-W3001-24 - Hexa Controls
Temperature Controller
On/Off control, -50...110°C control, 24V AC
XH-W3002-12 - Hexa Controls
Temperature Controller
On/Off control, -50...110°C control, 230V AC
XH-W3002-24 - Hexa Controls
Temperature Controller
On/Off control, -50...110°C control, 230V AC

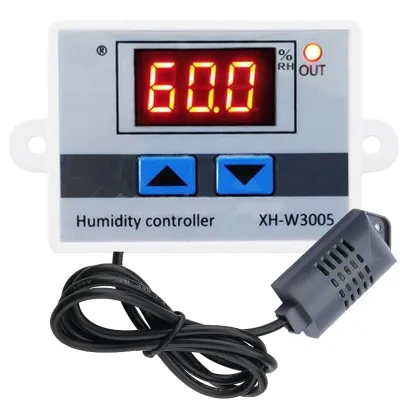

XH-W3005-24 - Hexa Controls
Humidity Controller
On/Off control, 0...99%RH control, 24V AC
NS-AHN7001-0 - Johnson Controls
HVAC Field Control Equipment
3X3.T/H..PJ.3%

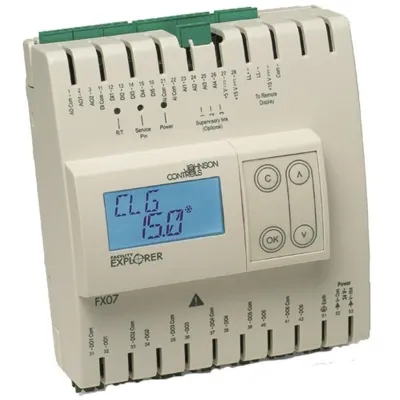

LP-FX07D01-000C - Johnson Controls
