2515 02 17 - Convalve

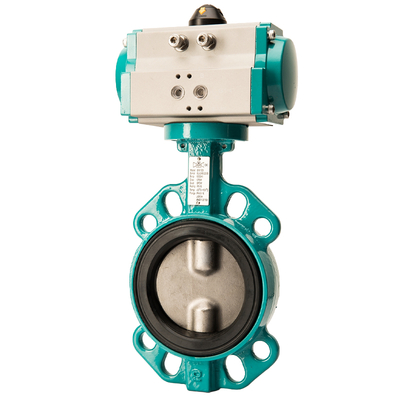

Pnömatik Aktüatörlü Çift Etkili Wafer Tip Kelebek Vana
Pnömatik aktüatörlü çift etkili Kelebek vana, DN300 (12"), Wafer tip, sfero döküm gövde, nikel klape, epdm conta
This item is temporarily out of stock.
You can purchase this item right now and we can ship it within 3 business days.
0
2515 02 17
CONVALVE
HOLLANDA
{{CMP.TITLE}}
- Features
- Comments (0)
-
Data Sheet
2515 02 17 - Convalve
Pnömatik Aktüatörlü Çift Etkili Wafer Tip Kelebek Vana
download pdfPlease contact us if you need any other document this item may have.
You can only download Technical Document (Datasheet) on this section.
Wafer Kelebek Vana, epoksi kaplı sfero döküm gövdesiyle endüstriyel ve ticari uygulamalarda su, yağ, hava, vakum ve kimyasal akışkanları güvenle kontrol etmek için tasarlanmıştır. Yüksek akış kapasitesi ve düşük tork ihtiyacı ile uzun ömürlü çalışma sağlar. Bağlantı flanş ölçüleri ANSI 125/150, DIN PN10/16 ve diğer uluslararası flanş standartlarına uygundur. Vana diski CNC tezgahlarda hassas işlenmiş ve 1.4408 (CF8M) paslanmaz çelik malzemeden üretilmiştir.
Özellikler
- ISO 5211 standardına uygun tepe flanş ölçüleri ile pnömatik ve elektrikli aktüatör montajına hazırdır.
- Yumuşak/sert çekirdekli conta seçenekleri (EPDM, NBR, FKM, VMQ, PTFE) ile düşük tork ve uzun ömür sağlar.
- Epoksi kaplı sfero döküm gövde (GGG40) ile korozyona karşı dayanıklıdır.
- İki parçalı mil tasarımı ve 1.4408 paslanmaz çelik disk ile yüksek akış kapasitesi sunar.
- Cam elyaf takviyeli PTFE yataklamalara sahiptir.
- Basınç Sınıfı: 230 PSI (16 Bar)
- Üniversal standartlara uygun flanş deliklerine sahiptir.
- Opsiyonel 10 pozisyonlu kilitlemeli kumanda kolu kullanılabilir.
Kullanım Alanları
Wafer kelebek vanalarımız; su arıtma, HVAC sistemleri, petrol, gaz ve kimya endüstrisi, gıda ve ilaç üretimi, basınçlı hava ve vakum hatları gibi çeşitli endüstriyel uygulamalarda manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılarak akışkan kontrolü sağlar.
Çalışma Prensibi
Wafer kelebek vanalar, ISO 5211 tepe flanşı sayesinde manuel, pnömatik veya elektrikli aktüatörlere kolayca bağlanabilir. Vana milinin çeyrek tur (90°) döndürülmesi, paslanmaz çelik diski hareket ettirerek vananın açılmasını veya kapanmasını sağlar.
Sıcaklık Aralığı
EPDM: -20 / +120 °C NBR (Buna-N): -15 / +85 °C FKM: -15 / +200 °C VMQ: -30 / +200 °C PTFE: -20 / +200 °CUyumlu Ekipmanlar
10 Konumlu Kilitlemeli Kumanda KoluDişli KutusuPnömatik AktüatörlerElektrikli AktüatörlerÜrün Yapısı
Vana Gövdesi Epoksi kaplı sfero döküm GGG40 Disk 1.4408 paslanmaz çelik (CF8M) Conta EPDM, NBR (Buna-N), FKM, VMQ, PTFE Mil Sızdırmazlığı O-ring Mil 420SS Yataklama Cam elyaf takviyeli PTFE Bağlantı Elemanları Paslanmaz Çelik Warranty :Bu ürün fatura tarihi itibari ile imalat ve malzeme hatalarına karşı 2 yıl süresince garanti kapsamındadır. Ürünler için fatura garanti belgesi yerine geçer, ayrı bir belge düzenlenmemektedir.Delivery Information :Bilgiler kısmında ürünlerin stok adetleri paylaşılmaktadır. Stokta bulunan ürünler çalışma iş günü içerisinde saat 16:00'a kadar sipariş edilmesi durumunda aynı gün kargo vasıtası ile sevki gerçekleştirilmektedir. Saat 16:00 sonrasında verilen sipari
