2515 05 15 - Convalve

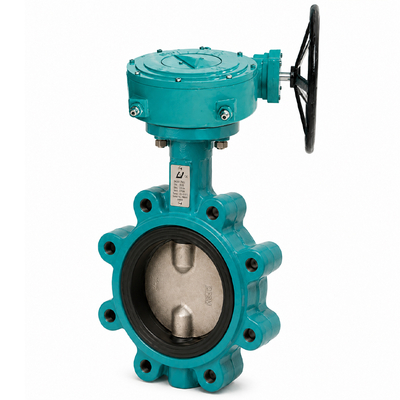

Lug Tip Dişli Kutulu Kelebek Vana

Name: 2515 05 15 - Convalve Lug Tip Dişli Kutulu Kelebek Vana
Brand: CONVALVE
SKU: 2515 05 15
Price: 281.60 EUR
Availability: InStock

Lug tip dişli kutulu kelebek vana, DN200 (8"), Lug tip, sfero döküm gövde, nikel klape, epdm conta

Daha fazla bilgi

Bu ürün şu anda stokta bulunmuyor.
Ürünü hemen şimdi satın alabilirsiniz ve 3 iş günü içerisinde tarafınıza sevkini gerçekleştirebiliriz.

STOK ADEDİ:
0

STOK KODU:
2515 05 15

MARKA:
CONVALVE

ÜRETİM YERİ:
HOLLANDA

Liste Fiyatı : 512,00 EUR + KDV

%45 İndirimli: 281,60 EUR + KDV

KDV Dahil Fiyat: 18.991,44 TL

Sepete Ekle

Hemen Al

Bu ürünü Havale/EFT yöntemi ile ödemelerde %2 indirim, Kredi kartı ile ödemelerde 9 aya varan taksit seçeneklerini değerlendirebilirsiniz.

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)

Data Sheet | Teknik Doküman
2515 05 15 - Convalve
Lug Tip Dişli Kutulu Kelebek Vana
pdf indir

Bu ürünün sahip olabileceği farklı bir doküman ihtiyacınız var ise lütfen bizimle iletişime geçiniz.
Bu bölümden sadece ürüne ait teknik verileri içeren Teknik Dokümanı (Datasheet) indirebilirsiniz.

Lug Kelebek Vana, epoksi kaplı sfero döküm gövdesiyle ticari ve endüstriyel uygulamalarda farklı akışkanların kontrolü için tasarlanmıştır. Bağlantı flanş ölçüleri DIN PN16 flanş standartlarına uygundur. Vana diski CNC tezgahlarda hassas işlenmiş ve 1.4408 (CF8M) paslanmaz çelik malzemeden üretilmektedir. İki parçalı mile uygun disk tasarımı sayesinde akış kapasitesi emsallerinden yüksektir ve daha iyi laminar akış sağlar.

Özellikler

Pnömatik ve elektrikli aktüatör montajları için ISO 5211 standardına uygun tepe flanş ölçülerine sahiptir.
Saf malzemeden üretilmiş kanallı tip yumuşak/sert çekirdekli contası sayesinde düşük tork değerine ve uzun çalışma ömrüne sahiptir.
Sfero döküm olarak imal edilmiş gövdesi korozyona karşı epoksi ile kaplanmıştır.
İki parçalı mil tasarımı ve 1.4408 malzemeden imal edilen disk yapısı sayesinde yüksek akış kapasitesi sağlar.
EPDM, NBR (Buna-N), FKM, PTFE ve VMQ conta seçenekleri mevcuttur.
Cam elyaf takviyeli grafit PTFE mil yataklamalarına sahiptir.
Basınç Sınıfı: 230 PSI (16 Bar)
Opsiyonel olarak 10 pozisyonlu kumanda kolu kullanılabilir.

Kullanım Alanları

Lug kelebek vanalarımız; su, yağ, hava, vakum ve diğer farklı akışkanların kontrolünde kullanılabilir. Vanalar manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılabilir. Çeşitli akışkan tiplerine ve çalışma koşullarına uygun conta seçenekleri mevcuttur.

Çalışma Prensibi

Lug kelebek vanalar, ISO 5211 standardına uygun tepe flanşı sayesinde manuel operatörlere, pnömatik aktüatörlere veya elektrikli aktüatörlere kolayca bağlanabilir. Vana milinin çeyrek tur (90°) döndürülmesi, paslanmaz çelik diski hareket ettirerek vananın açılmasını veya kapanmasını sağlar.

Sıcaklık Aralığı

EPDM: -20 / +120 °C NBR (Buna-N): -15 / +85 °C FKM: -15 / +180 °C VMQ: -30 / +200 °C PTFE: -20 / +200 °C

Uyumlu Ekipmanlar

10 Konumlu Kilitlemeli Kumanda Kolu

Dişli Kutusu

Pnömatik Aktüatörler

Elektrikli Aktüatörler

Ürün Yapısı

Vana Gövdesi	Epoksi kaplı sfero döküm GGG40
Disk	1.4408 paslanmaz çelik (CF8M), Alüminyum Bronz (C954)
Conta	EPDM, NBR (Buna-N), FKM, VMQ, PTFE
Mil Sızdırmazlığı	O-ring
Mil	420SS
Yataklama	Cam elyaf takviyeli PTFE
Bağlantı Elemanları	Paslanmaz Çelik
