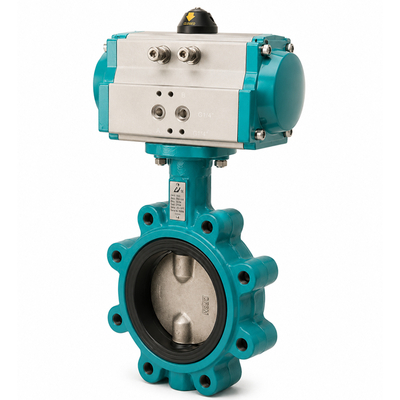

Lug Kelebek Vana, epoksi kaplı sfero döküm gövdesiyle ticari ve endüstriyel uygulamalarda farklı akışkanların kontrolü için tasarlanmıştır. Bağlantı flanş ölçüleri DIN PN16 flanş standartlarına uygundur. Vana diski CNC tezgahlarda hassas işlenmiş ve 1.4408 (CF8M) paslanmaz çelik malzemeden üretilmektedir. İki parçalı mile uygun disk tasarımı sayesinde akış kapasitesi emsallerinden yüksektir ve daha iyi laminar akış sağlar.

Özellikler

• Pnömatik ve elektrikli aktüatör montajları için ISO 5211 standardına uygun tepe flanş ölçülerine sahiptir.
• Saf malzemeden üretilmiş kanallı tip yumuşak/sert çekirdekli contası sayesinde düşük tork değerine ve uzun çalışma ömrüne sahiptir.
• Sfero döküm olarak imal edilmiş gövdesi korozyona karşı epoksi ile kaplanmıştır.
• İki parçalı mil tasarımı ve 1.4408 malzemeden imal edilen disk yapısı sayesinde yüksek akış kapasitesi sağlar.
• EPDM, NBR (Buna-N), FKM, PTFE ve VMQ conta seçenekleri mevcuttur.
• Cam elyaf takviyeli grafit PTFE mil yataklamalarına sahiptir.
• Basınç Sınıfı: 230 PSI (16 Bar)
• Opsiyonel olarak 10 pozisyonlu kumanda kolu kullanılabilir.

Kullanım Alanları

Lug kelebek vanalarımız; su, yağ, hava, vakum ve diğer farklı akışkanların kontrolünde kullanılabilir. Vanalar manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılabilir. Çeşitli akışkan tiplerine ve çalışma koşullarına uygun conta seçenekleri mevcuttur.

Çalışma Prensibi

Lug kelebek vanalar, ISO 5211 standardına uygun tepe flanşı sayesinde manuel operatörlere, pnömatik aktüatörlere veya elektrikli aktüatörlere kolayca bağlanabilir. Vana milinin çeyrek tur (90°) döndürülmesi, paslanmaz çelik diski hareket ettirerek vananın açılmasını veya kapanmasını sağlar.

Sıcaklık Aralığı

Uyumlu Ekipmanlar

Ürün Yapısı
