2515 13 09 - Convalve

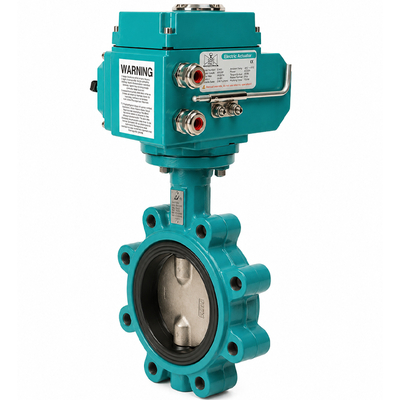

On/Off Kontrol Motorlu Lug Tip Kelebek Vana
On/Off kontrol motorlu Lug tip kelebek vana, On/Off kontrol, 230V AC,DN50 (2"), Lug tip, sfero döküm gövde, nikel klape, epdm conta
Bu ürün şu anda stokta bulunmuyor.
Ürünü hemen şimdi satın alabilirsiniz ve 3 iş günü içerisinde tarafınıza sevkini gerçekleştirebiliriz.
0
2515 13 09
CONVALVE
HOLLANDA
{{CMP.TITLE}}
| Bu ürünü Havale/EFT yöntemi ile ödemelerde %2 indirim, Kredi kartı ile ödemelerde 9 aya varan taksit seçeneklerini değerlendirebilirsiniz. |
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
-
Data Sheet | Teknik Doküman
2515 13 09 - Convalve
On/Off Kontrol Motorlu Lug Tip Kelebek Vana
pdf indirBu ürünün sahip olabileceği farklı bir doküman ihtiyacınız var ise lütfen bizimle iletişime geçiniz.
Bu bölümden sadece ürüne ait teknik verileri içeren Teknik Dokümanı (Datasheet) indirebilirsiniz.
Lug Kelebek Vana, epoksi kaplı sfero döküm gövdesiyle ticari ve endüstriyel uygulamalarda farklı akışkanların kontrolü için tasarlanmıştır. Bağlantı flanş ölçüleri DIN PN16 flanş standartlarına uygundur. Vana diski CNC tezgahlarda hassas işlenmiş ve 1.4408 (CF8M) paslanmaz çelik malzemeden üretilmektedir. İki parçalı mile uygun disk tasarımı sayesinde akış kapasitesi emsallerinden yüksektir ve daha iyi laminar akış sağlar.
Özellikler
- Pnömatik ve elektrikli aktüatör montajları için ISO 5211 standardına uygun tepe flanş ölçülerine sahiptir.
- Saf malzemeden üretilmiş kanallı tip yumuşak/sert çekirdekli contası sayesinde düşük tork değerine ve uzun çalışma ömrüne sahiptir.
- Sfero döküm olarak imal edilmiş gövdesi korozyona karşı epoksi ile kaplanmıştır.
- İki parçalı mil tasarımı ve 1.4408 malzemeden imal edilen disk yapısı sayesinde yüksek akış kapasitesi sağlar.
- EPDM, NBR (Buna-N), FKM, PTFE ve VMQ conta seçenekleri mevcuttur.
- Cam elyaf takviyeli grafit PTFE mil yataklamalarına sahiptir.
- Basınç Sınıfı: 230 PSI (16 Bar)
- Opsiyonel olarak 10 pozisyonlu kumanda kolu kullanılabilir.
Kullanım Alanları
Lug kelebek vanalarımız; su, yağ, hava, vakum ve diğer farklı akışkanların kontrolünde kullanılabilir. Vanalar manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılabilir. Çeşitli akışkan tiplerine ve çalışma koşullarına uygun conta seçenekleri mevcuttur.
Çalışma Prensibi
Lug kelebek vanalar, ISO 5211 standardına uygun tepe flanşı sayesinde manuel operatörlere, pnömatik aktüatörlere veya elektrikli aktüatörlere kolayca bağlanabilir. Vana milinin çeyrek tur (90°) döndürülmesi, paslanmaz çelik diski hareket ettirerek vananın açılmasını veya kapanmasını sağlar.
Sıcaklık Aralığı
EPDM: -20 / +120 °C NBR (Buna-N): -15 / +85 °C FKM: -15 / +180 °C VMQ: -30 / +200 °C PTFE: -20 / +200 °CUyumlu Ekipmanlar
10 Konumlu Kilitlemeli Kumanda KoluDişli KutusuPnömatik AktüatörlerElektrikli AktüatörlerÜrün Yapısı
Vana Gövdesi Epoksi kaplı sfero döküm GGG40 Disk 1.4408 paslanmaz çelik (CF8M), Alüminyum Bronz (C954) Conta EPDM, NBR (Buna-N), FKM, VMQ, PTFE Mil Sızdırmazlığı O-ring Mil 420SS Yataklama Cam elyaf takviyeli PTFE Bağlantı Elemanları Paslanmaz Çelik Garanti Bilgisi :Bu ürün fatura tarihi itibari ile imalat ve malzeme hatalarına karşı 2 yıl süresince garanti kapsamındadır. Ürünler için fatura garanti belgesi yerine geçer, ayrı bir belge düzenlenmemektedir.Teslimat Bilgisi :Bilgiler kısmında ürünlerin stok adetleri paylaşılmaktadır. Stokta bulunan ürünler çalışma iş günü içerisinde saat 16:00'a kadar sipariş edilmesi durumunda aynı gün kargo vasıtası ile sevki gerçekleştirilmektedir. Saat 16:00 sonrasında verilen sipari
