FCMP-4 - Hexa Controls
AC/EC Fan Coil Çoklama Kartı
pdf indir

Bu ürünün sahip olabileceği farklı bir doküman ihtiyacınız var ise lütfen bizimle iletişime geçiniz.
Bu bölümden sadece ürüne ait teknik verileri içeren Teknik Dokümanı (Datasheet) indirebilirsiniz.

HVAC / BMS kontrol çözümleri

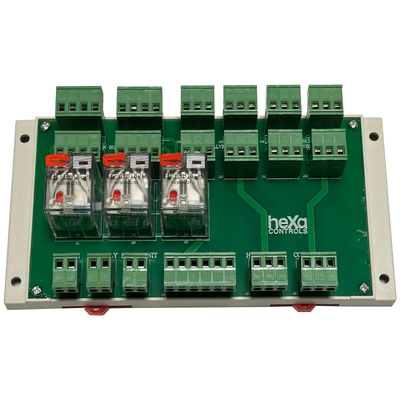

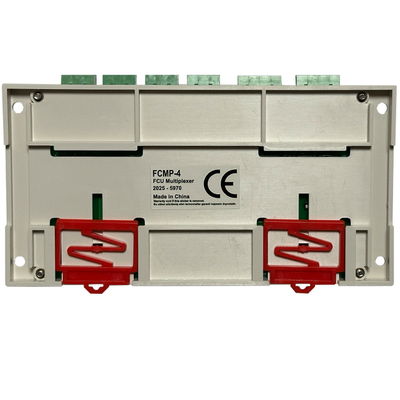

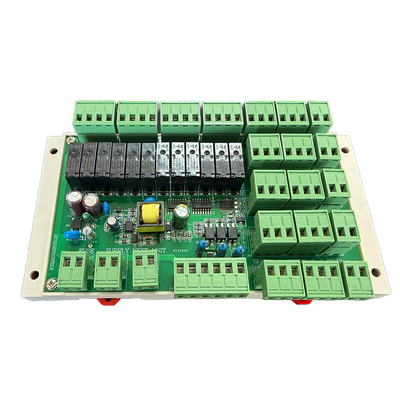

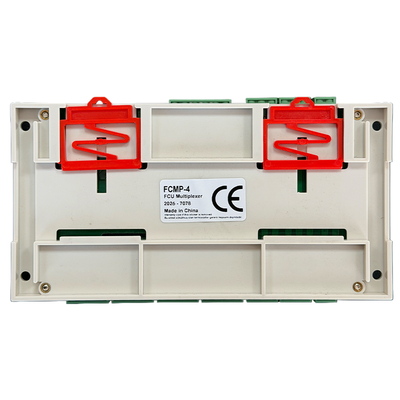

FCMP-4 Fan Coil Çoklama Modülü

Name: FCMP-4 - Hexa Controls AC/EC Fan Coil Çoklama Kartı
Brand: HEXA CONTROLS
SKU: FCMP-4
Price: 29.00 USD
Availability: InStock

Tek termostat üzerinden dört fan coil ünitesine kadar merkezi kontrol sağlayan; AC ve EC fan coil sistemleriyle uyumlu kontrol modülü.

1 Termostat 4 Fan Coil'e Kadar AC + EC Uyumlu 2 / 4 Borulu Sistemler

Ürün özellikleri

Tek merkezden esnek fan coil kontrolü

Farklı fan ve vana kontrol ihtiyaçları tek bir modülde bir araya gelir.

1:4

Fan coil çoklama

Bir termostat ile dört fan coil ünitesine kadar kontrol.

AC

3 kademeli fan kontrolü

AC fan coil sistemleri için 1, 2 ve 3. kademe çıkışları.

EC

0-10 V fan kontrolü

EC fan coil sistemleri için dört adede kadar 0-10 V çıkış.

2/4

Vana kontrolü

Isıtma ve soğutma vana çıkışlarıyla 2 veya 4 borulu uygulamalar.

Teknik bilgiler

Elektriksel ve çevresel veriler

Besleme95-240 VAC, 50/60 Hz

Elektrik bağlantısıGeçmeli terminal, 1 × 2,5 mm²

Fan kontrol çıkışı1-2-3 kademe

Çıkış sinyali230 VAC

Çalışma sıcaklığı0...50 °C

Bağıl nem%5-95, yoğuşmasız

Koruma derecesiIP00

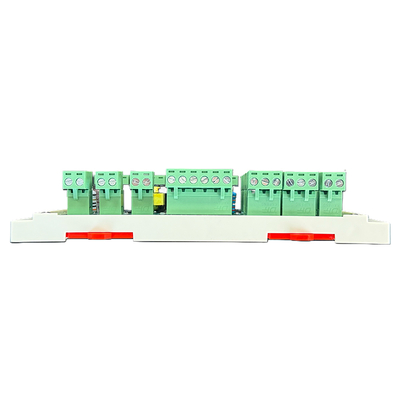

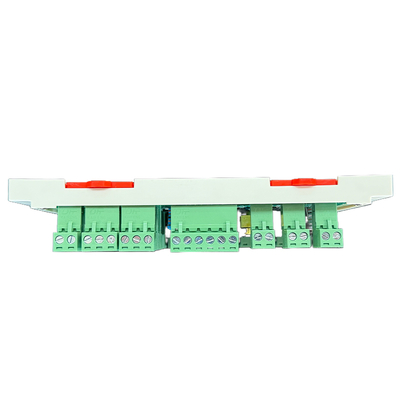

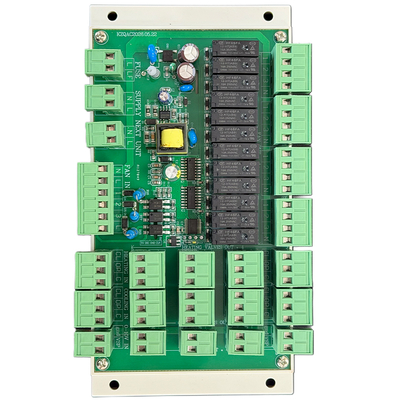

Bağlantı grupları

Kontrol girişleri ve çıkışları

Terminal bağlantıları, kullanılan termostat ve fan coil tipine göre projelendirilmelidir.

Fan bağlantıları

Dört fan çıkış grubu
1, 2 ve 3. kademe
Ortak nötr bağlantısı

Vana bağlantıları

Dört ısıtma vana çıkışı
Dört soğutma vana çıkışı
2 veya 4 borulu uygulamalar

EC fan bağlantıları

Dört adet 0-10 V çıkış
GND ve VSP terminalleri
EC fan coil uyumluluğu

Dikkat: Montaj ve elektrik bağlantıları yalnızca yetkili teknik personel tarafından, proje şeması ve saha koşullarına uygun şekilde yapılmalıdır.
