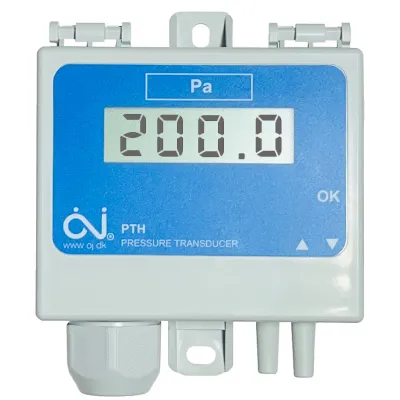

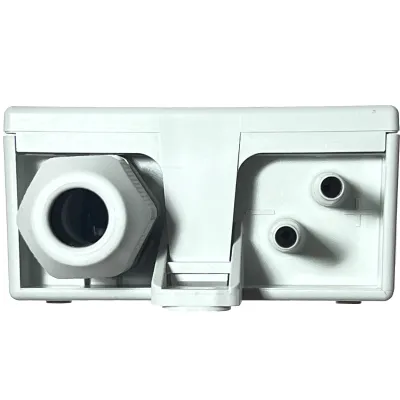

Dijital ekranlı hava için fark basınç ve debi sensörü

-50…+50Pa, 0...100Pa, 0…150Pa, 0…300Pa, 0…500Pa, 0...1.000Pa, 0…1.600Pa ve 0…2.500Pa aralıklarında ölçüm yapabilmek için üzerinden seçilebilir özellikli 8 farklı basınç ölçüm aralığı

0...1m3/sn, 0...3m3/sn, 0...5m3/sn, 0...10m3/sn, 0...30m3/sn, 0....50m3/sn, 0....100m3/sn

0...100m3/sa, 0...300m3/sa, 0...500m3/sa, 0...1.000m3/sa, 0...3.000m3/sa, 0...5.000m3/sa ve 0...9.999m3/sa aralıklarında ölçüm yapabilmek için üzerinden seçilebilir özellikli 14 farklı debi ölçüm aralığı

24V DC/AC enerji beslemeli

0-10V DC / 4-20mA seçenekli üzerinden ayarlanabilir sinyal çıkışlı

IP54 koruma sınıfına haiz

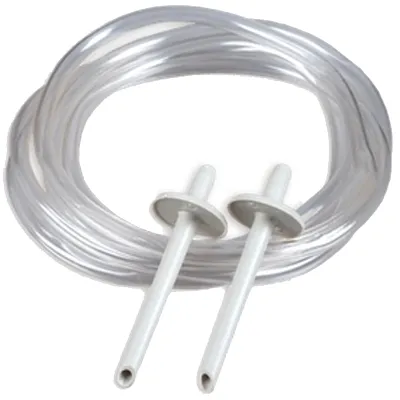

1m uzunluğunda montaj hortumu ve 80mm uzunluğunda 2 adet montaj probları dahil

PTH-3...-DF, öncelikle havalandırma sistemlerindeki toplam ve fark basınçlarını ölçmek için tasarlanmış bir dizi elektronik basınç sensörüdür. Standart bir açıklık ile birlikte kullanıldığında, basınç vericisi hava akışını da ölçebilir, çünkü farklı basıncı hava akışına dönüştürmek için bir formül sensöre dahil edilmiştir. Basınç sensörleri bir kontrolör, PLC veya izleme sistemi aracılığıyla izleme, kontrol ve düzenleme amacıyla kullanılır.

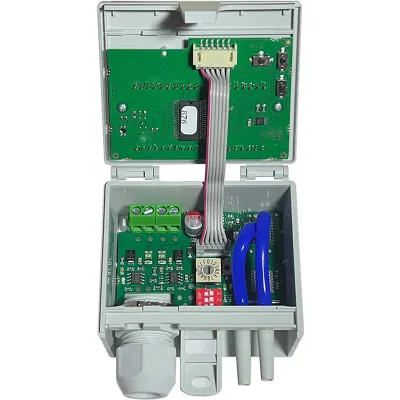

PTH, konforlu havalandırma sistemleri için bir basınç vericisidir. Ölçülen hava basıncıyla orantılı bir aktif akım veya voltaj sinyali sağlar. Akış ölçümü için basınç sensörü ayarlandıysa, fark basıncı (Δp) aşağıdaki formül kullanılarak hacim akışına (qv) dönüştürülür: qv = k•√Δp. PTH, hava çıkışı olmayan yarı iletken bir basınç elemanından oluşur, böylece üniteyi havalandırma sistemindeki toza karşı korur. Basınç elemanı, sağlamak için sıcaklık kompanzasyonuna sahiptir.
Belirtilen sıcaklık aralığı boyunca doğru basınç ölçümü.

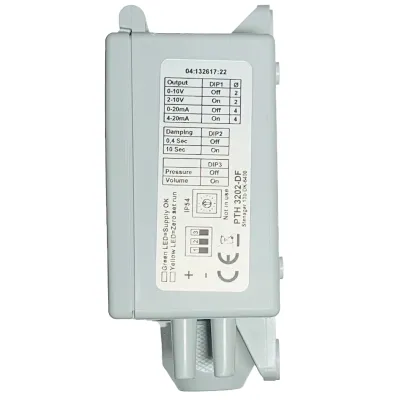

Basınç vericisinin gerekli ölçüm aralığı, üç basmalı düğme kullanılarak ayarlanır. Düğmeler, akış hesaplaması için kullanılacak k faktörünü ayarlamak için de kullanılır. Basınç veya akış, yalnızca bir DIP anahtarı ayarı değiştirilerek ve Pa yerine ön kapakta m3/h, m3/s veya l/s ile değiştirilir.
P akış aralığı seçildiğinde, PTH basınç aktarıcıları, basınç aktarıcılarını doğrudan mevcut karekök çıktı ve % olarak akış gösterimi ile değiştirebilir.
